eclipse中outline视图中 图标总结

一、打开outline视图

依次点选 window->show view->outline，即可看到视图

二、outline中图标的含义

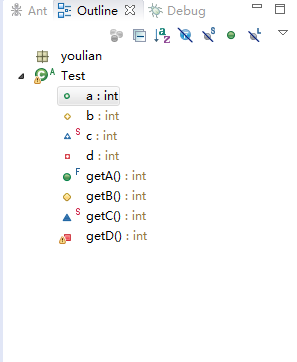

  这是我刚刚新建的一个Test类，其中实心的表示方法，空心的表示变量；、

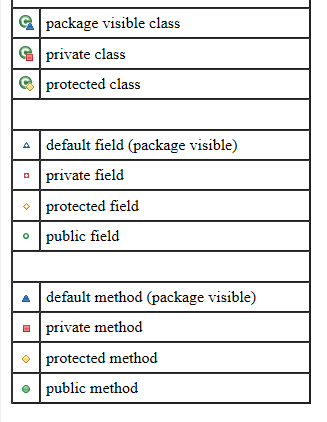

其中空心和实心里面都有圆形、菱形、三角形和正方形，圆形表示public，菱形表示protected，三角形表示无修饰符（default），正方形表示private，他们的作用域如下表所示。

  其中颜色是与形状相匹配的，比如圆形是绿色，三角形是蓝色；

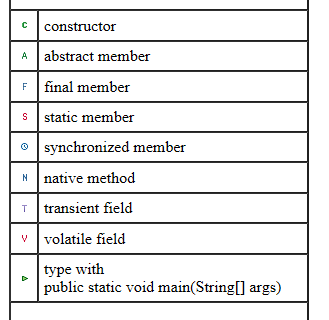

每个图表右边都会有小字母，代表这个变量/方法上的其他修饰符，如S表示static静态，F表示final，A表示abstract抽象,如果是一个小钟表的图标，则表示synchronized同步锁关键字。

三、更多其他图标含义

更多具体的打开Help->Help Contents，搜索JDT Icons,打开即可查看到eclipse所有的图标含义
